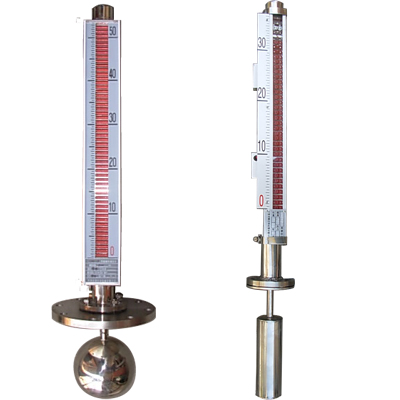

頂裝式磁翻板液位計適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和ABS、PP-R工程塑料三種材質，其中ABS、PP-R材質適用于酸、堿等腐蝕性介質。
|
特點
|
|
1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。
2、配上下限開關輸出，可實現遠距報警，限位控制。
3、配變送器可實現液位遠距報指示，檢測與控制。
|

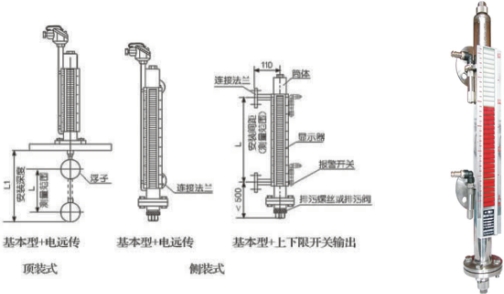

結構及工作原理:
|
|
1、基本型
根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。
2、電遠傳
在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。
3、上下限開關輸出
在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。
|
 |
| 系統構成及接線: |
1、上下限開關輸出
由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。
2、電遠傳
由測量單元和變送單元兩部分組成。
3、本安防爆
a 帶本安防爆，上、下限開關輸出型
防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。（圖三）
b 帶本安防爆遠傳型
適合使用于∏類電氣設備（工廠用）、C級氣體，最高表面溫度組別T4（135℃）。（圖四）
c 使用注意事項
①變送器外殼設有外接地，用戶使用時必須可靠接地。
②安全柵的使用應遵守有關使用說明內容。
③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m ，電纜允許分布電容為0.8μF |
 |
| 法蘭選型： |
| 安裝形式 | 主體材質 | 公稱直徑 | 公稱壓力 | D | D1 | D2 | n | d | f | b | | 側裝 | 不銹鋼 | 20 | 4.0 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | ABS | 20 | 10 | 105 | 75 | 56 | 4 | 14 | 2 | 16 | | 頂裝 | 不銹鋼 | 200 | 2.5 | 360 | 310 | 274 | 12 | 26 | 3 | 32 | | ABS | 200 | 0.6 | 320 | 280 | 274 | 8 | 8 | 3 | 32 |
|
| 主要技術指標 |
| 安裝形式內容 | 側裝式 | 頂裝式 | 安裝間距
（測量范圍） | 不銹鋼 | 500～5000（mm） | 500-2500（mm） | | ABS、PP-R | 500～4000（mm） | | 工作壓力 | 0.6,1.6,2.5,4.0MPa | 0.6,1.6,2.5MPa | | 介質密度 | ＞0。6g/c | ＞0.76g/c | | 法蘭連接 | 不銹鋼 | 法蘭20-40（DN20 PN1.0-4.0）
(GB9119-88)
| 法蘭200-25（DN200 PN1.6）
(GB9119-88) | | ABS | 法蘭20-10（DN20 PN1.0）
(GB9119-88)
| 法蘭200-6（DN200 PN0.6）
(GB9119-88) | | 主體材料 | ICr18Ni9Ti、ABS、PP-R（工作壓力0.6MPa） | | 介質溫度 | -40～100℃（ABS、PP-R：-40～80℃） | | 環境溫度 | -40～+70℃ | | 示值誤差 | ±100mm | | 介質粘度 | ≤1st(10-4/s) | 上、下限
開關輸出 | 1、控制靈敏度：10mm
2、輸出接點容量：AC220V 2A
3、接點壽命：5×104次
4、防爆特征：iaIICT4本質安全型 | 電遠傳、
連續顯示 | 1、精度：±1.5%
2、輸出負載：750Ω
3、輸出信號：0～10mA輸出，220V AC電源
4～20mA輸出，24V DC二線制
4、防爆特征：iaIICT4本質安全型 |
|
型號說明:
| UFZ系列翻柱式磁浮子液位計 |
| 1 側裝式
2 頂裝式 | 安裝方式 |
| 1 1Cr18Ni9Ti
2 ABS
3 PP-R | 主體材質 |
| 1 0.6MPa
2 1.6MPa
3 2.5MPa
4 4.0Mpa | 公稱壓力 |
| 1 基本型
2 帶上下限開關輸出
3 帶電遠傳（0～10mA輸出，220V，AC）
4 帶電遠傳（4～20mA輸出，24V，DC）
5 帶本安防爆型（4～20mA，24V，DC）
6 帶本安防爆型上下限開關輸出 | 類型 |
| L 安裝間距（測量范圍） |
|
| L1 安裝深度（頂裝式（0～4000mm任選） |
|
| 介質密度ρ（g/c） |
|
|
| | UFZ | 2 | 2 | 1 | 1 | L=2500mm | L1=3000mm | ρ=0.8g/c | 舉例 |
|
|
