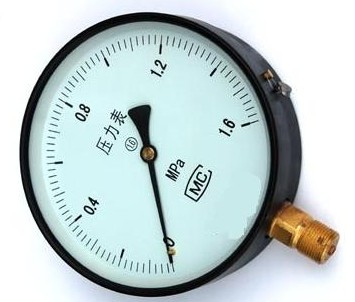

普通壓力表說明
普通壓力表適用于測量無爆炸危險，不結晶，不凝固及對銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
一、主要技術指標
| 型號 | Y-40 | Y-60 | Y-100 | Y-150 | Y-250 |
公稱直徑mm | φ40 | φ60 | φ100 | φ150 | φ250 |
精確度等級 | 2.5 | 1.6 | |||
測量范圍 | 0～0.1;0.16;0.25;0.4;0.6;1;1.6;2.5;4;6 | ||||
0～10;16;25 | 0～10;16;25;40;60;100 | ||||
-0.1～0.06;0.15;0.3;0.5;0.9;1.5;2.4 | |||||
使用環境條件：-40～70℃，相對溫度不得大于85%
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
二、結構原理
儀表的測量系統由接頭與彈簧管組成，由于被測壓力的變化使彈簧管自由端產生位移，借連桿帶動扇形傳動齒輪端部的指針旋轉，在盤度指示相應的壓力數值。為了消除扇形齒輪轉軸齒輪間隙活動，在轉軸齒輪上裝置了盤形游絲。

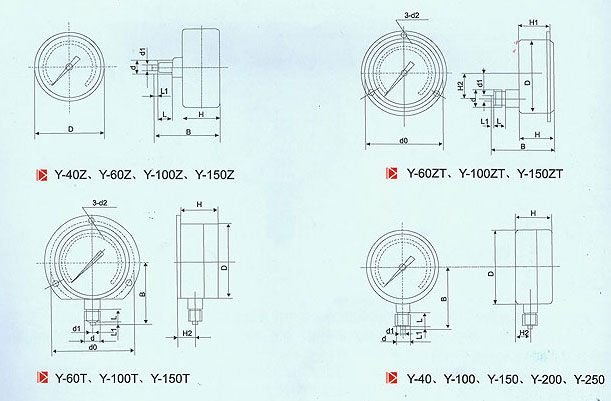

三、外型尺寸
四、主要技術指標
| 型號 | D | d | d1 | L | d0 | B | H | d2 | H1 | H2 | L1 |
| Y40 | Φ40 | M10×1 | Φ2.5 | 10 | 38 | 24 | 8.5 | 2 | |||
| Y40Z | 40 | 24 | 0 | ||||||||
| Y60 | Φ60 | M14×1.5或M10×1 | Φ5 | 14 | 56 | 30 | 12 | ||||
| Y60Z | 58 | 30 | 0 | ||||||||
| Y60T | 72 | 56 | 30 | Φ4.5 | 13 | ||||||
| Y60ZT | 53 | 30 | Φ4.5 | 24 | 0 | ||||||
| Y100 | Φ100 | M20×1.5 | Φ6 | 20 | 90 | 44 | 18 | ||||
| Y100Z | 85 | 44 | 30 | ||||||||
| Y100T | 118 | 90 | 45 | Φ5.5 | 18 | ||||||
| Y100ZT | 85 | 44 | Φ5.5 | 39 | 30 | ||||||
| Y150 | Φ150 | 115 | 48 | 18 | |||||||
| Y150Z | 92 | 47 | 41 | 30 | |||||||
| Y150T | 165 | 115 | 48 | Φ5.5 | 18 | ||||||
| Y150ZT | 92 | 47 | Φ5.5 | 30 | |||||||
| Y200 | Φ200 | 146 | 50 | 18 | |||||||
| Y250 | Φ250 | 167 | 50 | 18 |
